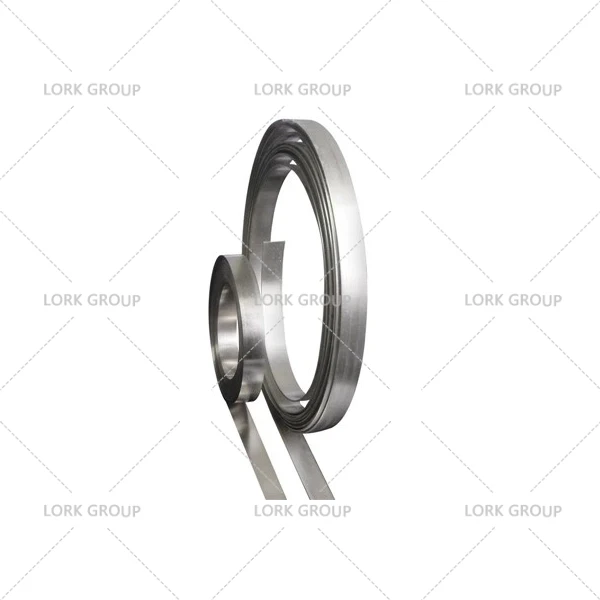

Aliaj magnetic moale 1J50
Introducere în aliajul 1J50 (Ni50, Hy-Ra49, PB)
1J50, cunoscut și ca Ni50, E11a, 50H, Hy-Ra49 sau PB, este un aliaj magnetic moale de nichel-fier (Ni{-Fe) care conține aproximativ 50% nichel, 48% fier și oligoelemente. Acest material este renumit pentru permeabilitatea sa magnetică ridicată și densitatea superioară a inducției de saturație, făcându-l indispensabil pentru aplicații electromagnetice în sistemele de alimentare, telecomunicații și instrumente de precizie.
Caracteristicile cheie ale aliajului 1J50
Inducție cu saturație ridicată (Bs ≈ 1,5 T) – Ideal pentru aplicații cu câmp magnetic mediu până la ridicat
Permeabilitate magnetică excelentă (μ) – Îmbunătățește eficiența energetică a transformatoarelor și inductorilor
Coercivitate scăzută (Hc) – Reduce pierderile de histerezis în câmpurile magnetice alternative
Prelucrabilitate mecanică bună – Poate fi rulat în foi subțiri pentru aplicații de-înaltă frecvență
Compoziție chimică
| % | C Mai mic sau egal cu | P Mai mic sau egal cu | S Mai mic sau egal cu | Mn | Si | Ni | Cu | Fe |
|---|---|---|---|---|---|---|---|---|
| 1J50 | 0.03 | 0.02 | 0.02 | O．30- 0.60 | O．15- 0.30 | 49.0- 50.5 | Mai mic sau egal cu O．20 | echilibru |
Proprietăți fizice
| Densitate (g/cm3) | Rezistivitate sub 20 de grade (Ωmm2/m) | Coeficient de dilatare liniar (20 grade -200 grade) X10-6/grad | Coeficient magnetostrictiv de saturație, λθ/ 10-6 | Punct Curie, Tc/ grad |
|---|---|---|---|---|
| 8.2 | 0.45 | 9.2 | 25 | 500 |
Proprietăți mecanice (valoare minimă la 20 de grade)
| Rezistenta la curgere | Rezistență la tracțiune | Elongaţie |
|---|---|---|
| Mpa | Mpa | % |
| 685 | 780 | 3~35 |
Proprietate magnetică
| 1J50 | Permeabilitatea magnetică inițială | Permeabilitatea max.magnetică | Forța coercitivă | Intensitatea inducției de saturație |
|---|---|---|---|---|
| Grosimea materialului bandă/foaie laminată la rece, mm | μ0,08/ (mH/m) | μm/ (mH/m) | Hc/ (A/m) | Bs/T |
| 0,05 mm | Mai mare sau egal cu 2,5 | Mai mare sau egal cu 35 | Mai mic sau egal cu 20 | 1.5 |
| 0,1~0,19 mm | Mai mare sau egal cu 3,8 | Mai mare sau egal cu 43,8 | Mai mic sau egal cu 12 | 1.5 |
| 0,2~0,34 mm | Mai mare sau egal cu 4,4 | Mai mare sau egal cu 56,3 | Mai mic sau egal cu 10,4 | 1.5 |
| 0,35~1,0 mm | Mai mare sau egal cu 5 | Mai mare sau egal cu 65 | Mai mic sau egal cu 8,8 | 1.5 |
| 1,1~2,5 mm | Mai mare sau egal cu 3,8 | Mai mare sau egal cu 44 | Mai mic sau egal cu 12 | 1.5 |
| Bar | - | - | - | - |
| 8-100 mm | Mai mare sau egal cu 3.1 | Mai mare sau egal cu 25 | Mai mic sau egal cu 24 | 1.5 |
Tratament termic
În-recoacerea procesului: pentru a elimina toate tensiunile și a restabili aliajul la o stare moale, potrivită pentru laminare sau tragere la rece ulterioară, formare, îndoire sau operații similare, recoaceți la 1020-1080 grade timp de cel mult 1 oră. Recoacere în timpul procesului trebuie efectuată în atmosferă de amoniac disociat, hidrogen, vid sau gaz inert.
Recoacere finală: pentru o moliciune maximă și cele mai bune proprietăți magnetoelectrice, aliajul 1J50 deformat la rece ar trebui să fie recoacet într-o atmosferă de hidrogen uscată, lipsită de oxigen-, la 1180 de grade, cu un punct de rouă sub -40 de grade, timp de 3-5 ore.
Uleiul, grăsimea, vopseaua și toți ceilalți contaminanți trebuie îndepărtați înainte de recoacere. În timpul recoacerii cu hidrogen, părțile individuale trebuie separate prin pulberi izolante inerte, cum ar fi magnezia și alumina.
Tratamentul termic sub vid poate fi folosit, dar de obicei are ca rezultat un sacrificiu al proprietăților magnetice în comparație cu tratamentul termic într-o atmosferă uscată de hidrogen.
Comparație cu alte aliaje magnetice moi
| Aliaj | Conținut de Ni (%) | Avantaj cheie | Aplicații primare |
|---|---|---|---|
| 1J50 (Ni50) | 50 | B-uri ridicate, permeabilitate echilibrată | Transformatoare, motoare, relee |
| 1J79 (Permalloy) | 79 | Permeabilitate ultra-înaltă | Senzori, ecranare magnetică |
| 1J22 (Hiperco 50) | 50 + Co | Cel mai mare Bs (2,4 T) | Electromagneți de mare{0}}putere aerospațială |
Aplicații industriale ale aliajului 1J50
1. Electronice de putere și sisteme energetice
Miezuri de transformator (operații cu-frecvență medie)
Inductori și bobine de șoc (surse de alimentare cu comutare)
2. Telecomunicații și senzori
Ecran magnetic pentru echipamente sensibile
Inductori de-frecvență înaltă în circuitele RF
3. Auto și aerospațial
Componentele motorului vehiculelor electrice (EV).
Sisteme de aviație care necesită soluții magnetice ușoare
Lork Group este un furnizor de top la nivel mondial de aliaj magnetic moale 1J50 (cunoscut și ca Ni50, Hy-Ra49 sau PB), specializat în aliaje de fier cu-permeabilitate ridicată-pentru aplicații electromagnetice critice.
Gama noastră de produse din aliaj 1J50
- 1J50 Laminari subtiri (0,1 mm–0,5 mm grosime)
- Foi izolate (MgO sau acoperire cu oxid pentru reducerea curenților turbionari)
- Semnuri recoacete personalizate (tratate termic-vacuum pentru proprietăți magnetice optime)
- Precizie-Miezuri ștanțate (miezuri E/I, toroidi pentru transformatoare și inductori)
