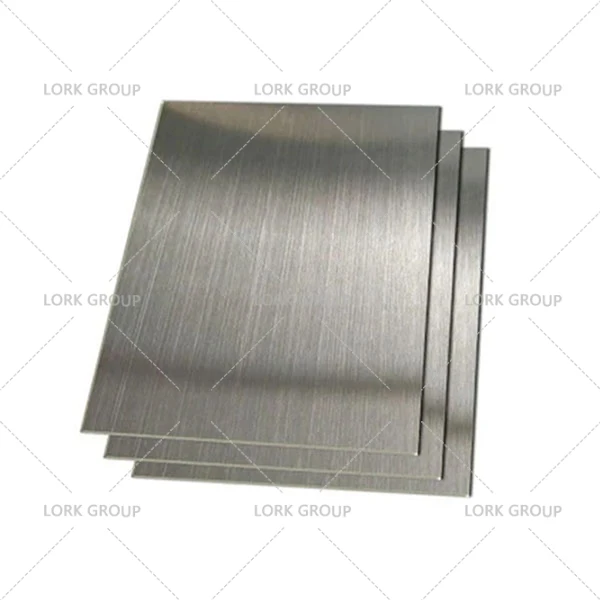

Foaie de aliaj Haynes 75 (UNS N06075)
Foaia de aliaj Haynes 75 (UNS N06075) este un aliaj de nichel-consolidat cu soluție-crom cu rezistență moderată până la 1200 de grade F (650 de grade). Este utilizat în principal în aplicații la temperaturi ridicate la stres scăzut, care necesită rezistență rezonabilă la oxidare și este aproximativ echivalent cu performanța aliajului 600.
Foaia de aliaj Haynes 75 este utilizată într-un număr de aplicații pentru piese fabricate în industria turbinelor cu gaz și în industria aerospațială din Europa și este, de asemenea, utilizată în utilizări generale de încălzire industrială. Aliajul este ușor format și fabricat folosind tehnici convenționale.
Compoziție chimică
|
Element |
Conținut (%) |
|
Nichel |
76 Sold |
|
Cobalt |
1 max. |
|
Crom |
20 |
|
Fier |
5 max |
|
Titan |
0.4 |
|
Mangan |
1 max. |
|
Siliciu |
1 max. |
|
Aluminiu |
0,4 max. |
|
Titan |
0.4 |
|
Carbon |
0.11 |
Proprietăți fizice
|
Proprietatea fizică |
Unități britanice |
Unități metrice |
||
|
Densitate |
RT |
0,302 lb/inch3 |
RT |
8,37 g/cm3 |
|
Interval de topire |
2445-2515 grade F |
– |
1340-1380 grade |
– |
|
Rezistivitate electrică |
400 de grade F |
44,1 µohmi-inci |
200 de grade |
112µohm-cm |
|
800 de grade F |
46,0 µohm-inci |
400 de grade |
117 µohm-cm |
|
|
1000 de grade F |
45,5 µohmi-inci |
600 de grade |
115 µohm-cm |
|
|
1200 de grade F |
45,3 µohmi-inci |
700 de grade |
115 µohm-cm |
|
|
1400 de grade F |
45,3 µohmi-inci |
800 de grade |
115 µohm-cm |
|
|
1600 de grade F |
45,3 µohmi-inci |
900 de grade |
115 µohm-cm |
|
|
1800 de grade F |
45,6 µohmi-inci |
1000 de grade |
116 µohm-cm |
|
|
Conductivitate termică |
800 de grade F |
133 Btu-in/ft2-h- grad F |
400 de grade |
18,6 W/m- grade |
|
1000 de grade F |
149 Btu-in/ft2-h- grad F |
600 de grade |
22,7 W/m- grade |
|
|
1200 de grade F |
164 Btu-in/ft2-h- grad F |
700 de grade |
24,7 W/m- grade |
|
|
1400 de grade F |
179 Btu-in/ft2-h- grad F |
800 de grade |
26,5 W/m- grade |
|
|
1600 de grade F |
193 Btu-in/ft2-h- grad F |
900 de grade |
28,4 W/m- grade |
|
|
1800 de grade F |
207 Btu-in/ft2-h- grad F |
1000 de grade |
30,1 W/m- grade |
|
|
Coeficientul mediu de dilatare termică |
70-800 grade F |
7,9 µin/in - grade F |
20-500 de grade |
14,3 µm/m- grade |
|
70-1000 de grade F |
8,2 µin/in - grade F |
20-600 de grade |
15,0 µm/m- grade |
|
|
70-1200 grade F |
8,5 µin/in - grade F |
20-700 de grade |
15,4 µm/m- grade |
|
|
70-1400 grade F |
8,9 µin/in - grade F |
20-800 de grade |
16,5 µm/m- grade |
|
|
70-1600 grade F |
9,4 µin/in - grade F |
20-900 de grade |
17,1 µm/m- grade |
|
|
70-1800 grade F |
10,3 µin/in - grade F |
20-1000 de grade |
18,2 µm/m- grade |
|
|
Modulul dinamic de elasticitate |
70 de grade F |
32.0 x 106psi |
20 de grade |
221 GPa |
|
400 de grade F |
30.5 x 106psi |
200 de grade |
210 GPa |
|
|
800 de grade F |
28.2 x 106psi |
400 de grade |
197 GPa |
|
|
1000 de grade F |
27.0 x 106psi |
600 de grade |
181 GPa |
|
|
1200 de grade F |
25.5 x 106psi |
700 de grade |
173 GPa |
|
|
1400 de grade F |
24.6 x 106psi |
800 de grade |
165 GPa |
|
|
1600 de grade F |
22.6 x 106psi |
900 de grade |
153 GPa |
|
|
1800 de grade F |
20.5 x 106psi |
1000 de grade |
140 GPa |
|
RT=Temperatura camerei
Proprietăți termice
|
Formă |
Temperatura de testare |
0,2% Limita de curgere |
Rezistența maximă la tracțiune |
Elongaţie |
|||
|
- |
gradul F |
grad |
ksi |
MPa |
ksi |
MPa |
% |
|
foaie |
RT |
RT |
59.4 |
407 |
114.4 |
792 |
31 |
|
1000 |
538 |
51.9 |
363 |
105.6 |
726 |
27 |
|
|
1200 |
649 |
40.0 |
275 |
69.3 |
473 |
32 |
|
|
1400 |
760 |
22.0 |
152 |
41.4 |
286 |
75 |
|
|
1600 |
871 |
9.9 |
68 |
20.2 |
139 |
90 |
|
|
1800 |
982 |
4.4 |
31 |
9.7 |
66 |
91 |
|
Foaie de tratament termic
1925 grade F (1050 grade)/Coacere strălucitoare
Aplicație
- Fabricare de tablă aerospațială
- Componente ale motorului turbinei cu gaz
- Componente pentru cuptorul industrial
- Echipamente și accesorii de{0}}tratare termică
- Inginerie nucleară
Tag-uri populare: Foaie Haynes 75, Foaie Nimonic 75, Foaie BS HR 203, aliaj UNS N06075, Foaie 2.4630, Foaie de aliaj de înaltă temperatură
